Eigenschaften:

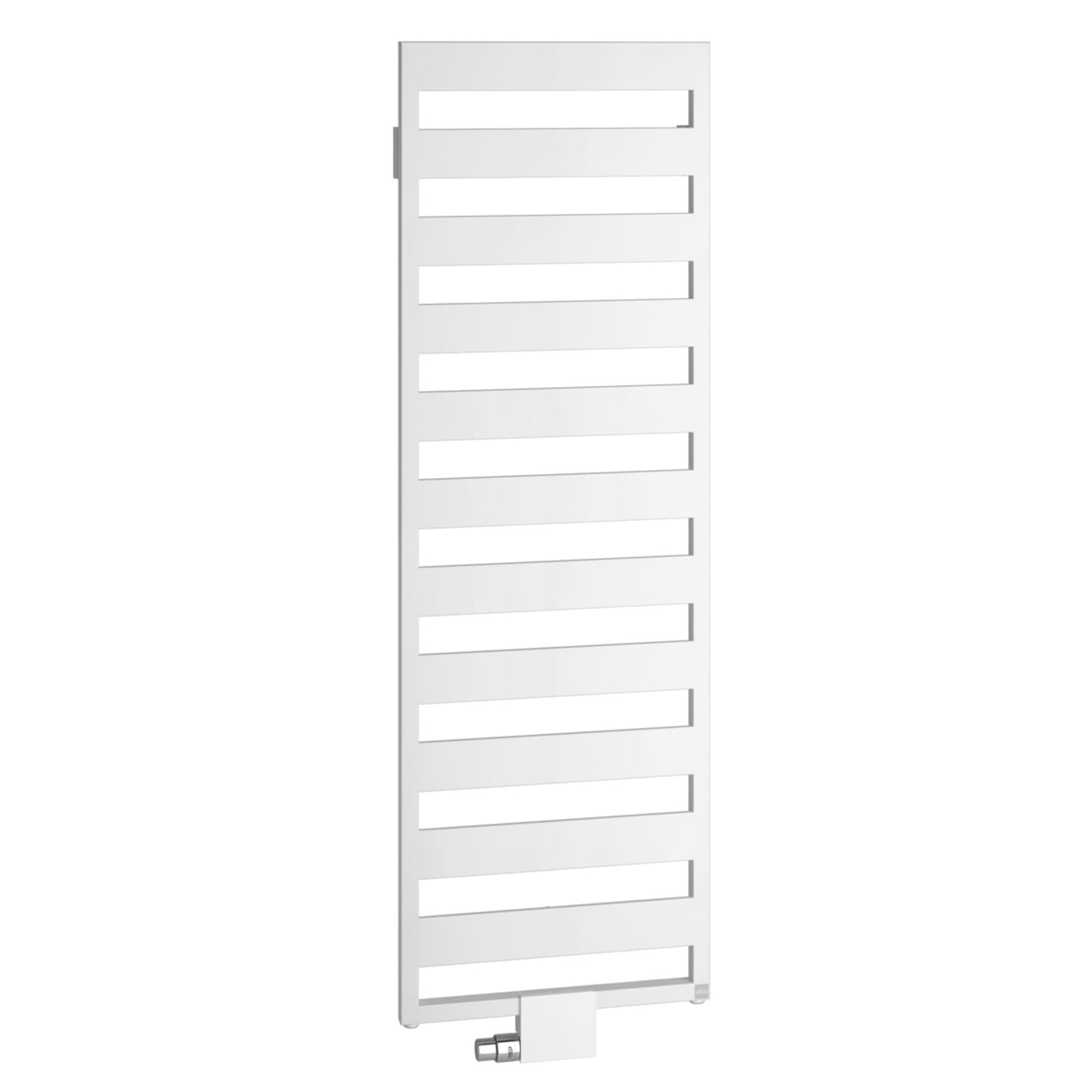

• Kompaktheizkörper für Warmwasser-Betrieb
• mit waagrechten Flachrohren 7,7 x 1 cm und U-förmigem Rahmen aus Quadratprofilen 3 x 2,8 cm
• ohne sichtbare Schweißnähte
• zwischen den Rohren große Abstände zur Handtuchaufhängung
• die Befestigung erfolgt an der Rückseite der Sammelrohre
• das beigepackte Befestigungsset entspricht der VDI 6036 Anforderungsklasse 2; Anforderungsklasse 3 auf Anfrage möglich
• montagefreundliche Befestigung, von vorne nicht sichtbar
• bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen
• Ausrichtung horizontal, vertikal und im Wandabstand möglich
• Sichtteile des Zubehörs in Heizkörperfarbe
• Lackierung: Zweischichtlackierung gem. DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb
• Montagefertig in Karton verpackt und in Folie eingeschweißt
• geprüft nach DIN EN 442
• ausgezeichnet mit dem RAL-Gütezeichen
• Betriebsdruck: max. 4 bar (Prüfdruck: 5,2 bar)
• Betriebsbedingungen: Heißwasser bis 110° C
• für Einrohr-Betrieb geeignet

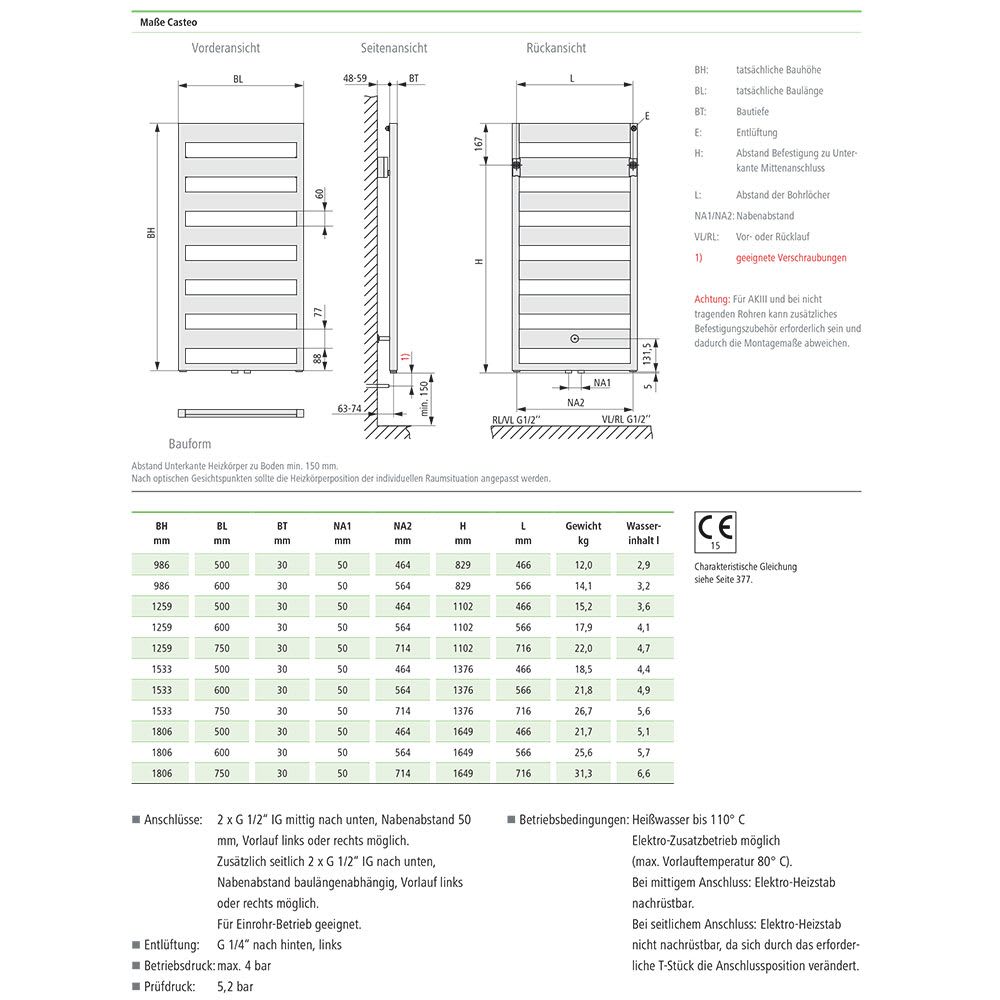

Anschlüsse:

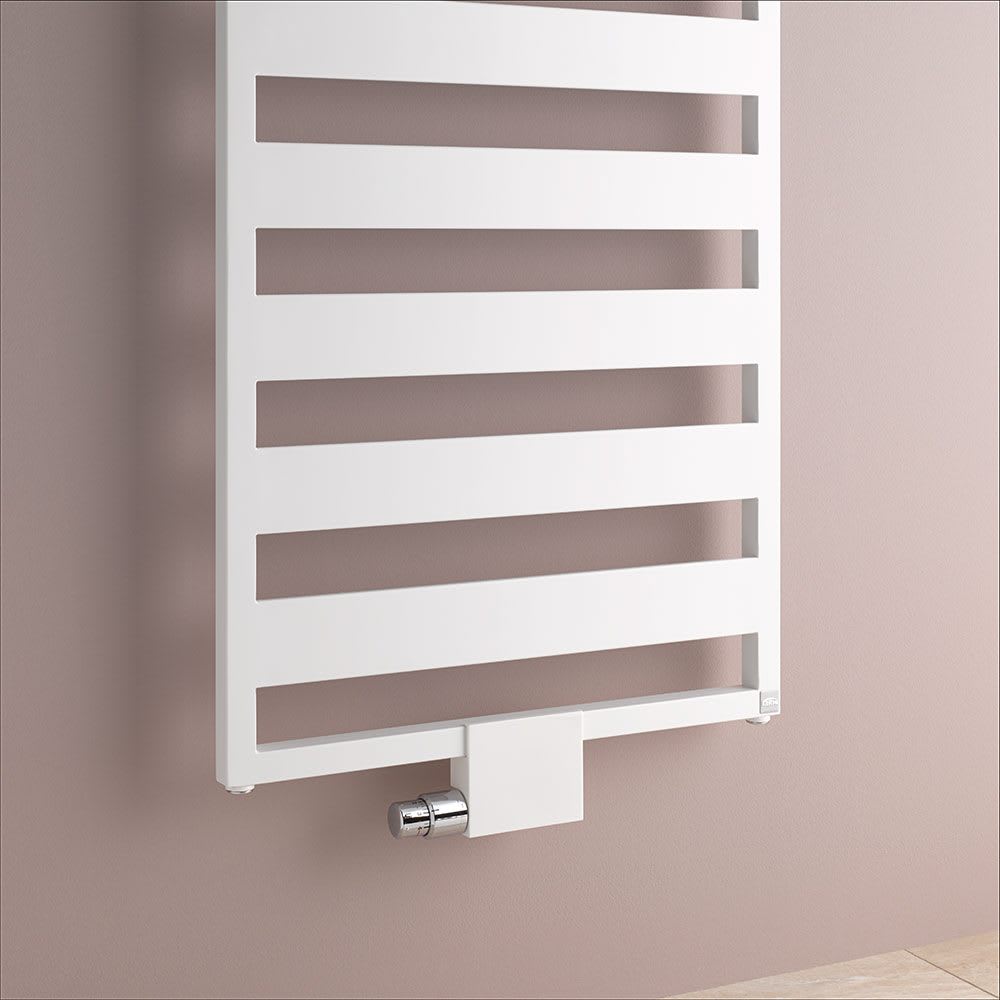

• 2 x G 1/2“ Innengewinde mittig nach unten, Nabenabstand 5 cm, Vorlauf links oder rechts möglich
• zusätzlich seitlich 2 x G 1/2“ Innengewinde nach unten, Nabenabstand baulängenabhängig, Vorlauf links oder rechts möglich
• Entlüftung: G 1/4“ Innengewinde nach hinten, links
• Anschluss an Kermi x-net Fußbodenheizung über Anschlussgarnitur x-link plus möglich

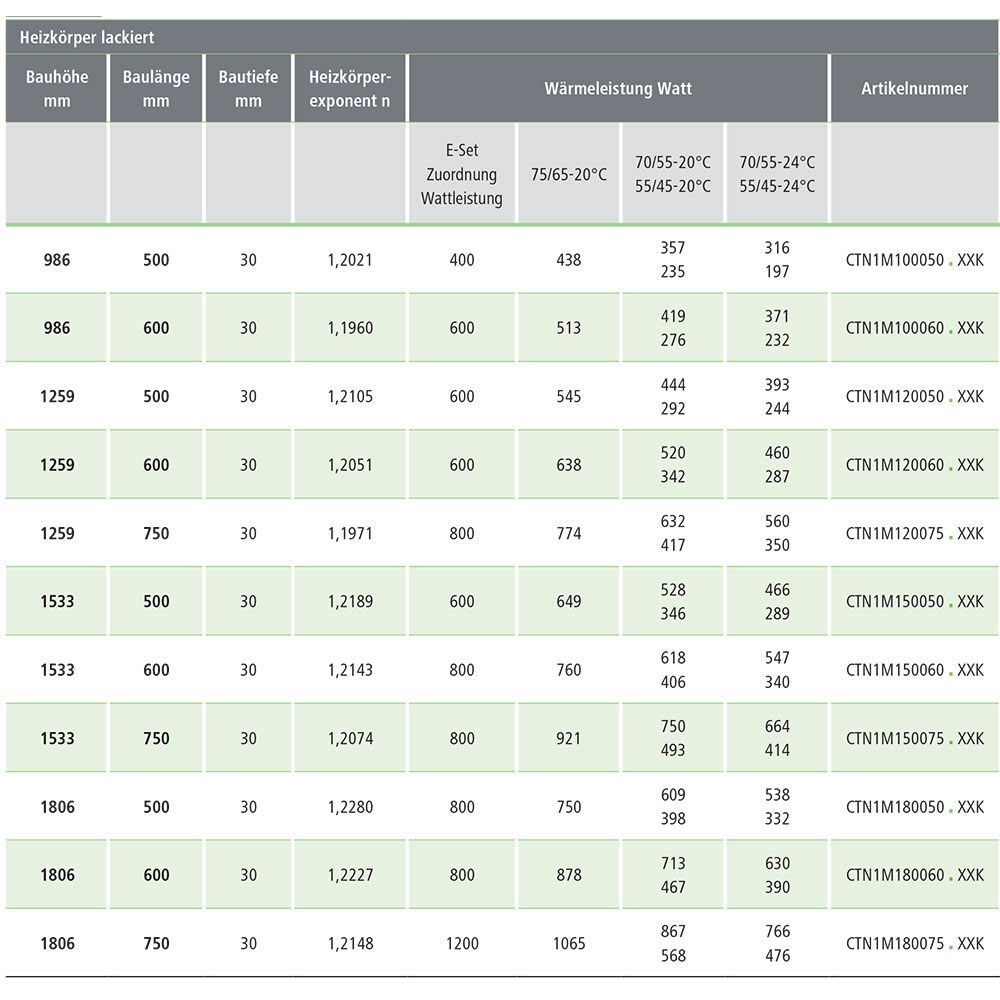

Wärmeleistung nach DIN EN442:

• bei (75/65/20): 760 Watt
• bei (70/55/20): 618 Watt
• bei (55/45/20): 406 Watt

Ventilgarnitur und Thermostatkopf bitte separat bestellen

Optional ist der Elektro-Zusatzbetrieb möglich (max. Vorlauftemperatur 80° C). Das Elektro-Set mit passender Wattleistung finden Sie im Zubehör.
Folgende Hinweise zur Montage: Beim Anschluss des Heizungsvor- und -rücklaufs am Mittenanschluss ist der Elektro-Heizstab im rechten oder linken Sammelrohr ohne Einschränkung möglich.
Bei der Installation des Elektro-Heizstabes im Heizungsvorlauf oder -rücklauf ist ein T-Stück zwingend erforderlich (Anschlüsse: 2x G½" IG, 1x G½" AG). Dadurch ändert sich die Position der Rohrleitung zum Heizkörper! Aus diesem Grund ist hier ein Elektro-Heizstab nach bereits erfolgter Installation des Heizkörpers nicht nachrüstbar. Mehr Details Weniger Details
