Verwendungszweck:

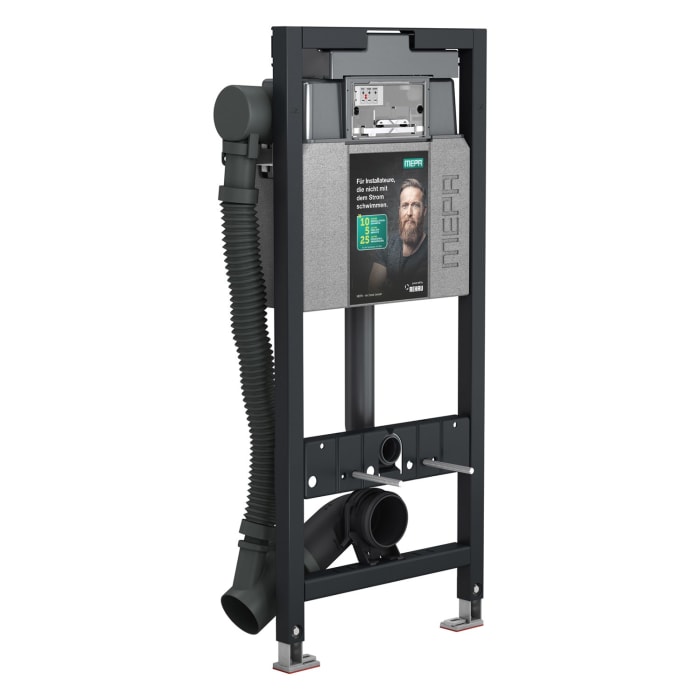

• vormontiertes Montageelement für wandhängendes WC
• zur Geruchsabsaugung
• für Trockenbaumontage
• zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand
• zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand

Eigenschaften:

• Systembauhöhe 120 cm
• selbsttragender Montagerahmen
• geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
• pulverbeschichteter Profilrahmen
• höhenverstellbare Fußstützen 0 – 24 cm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend, Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 undm MEPA-C-Profil
• Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
• UP-Spülkasten Sanicontrol Typ A31
• 2-Mengen- oder 1-Mengen- oder Start/Stopp-Spültechnik
• EasyConnect-System für werkzeuglose Montage am Spülkasten
• Spülkasten komplett vormontiert
• Prüfung und CE-Kennzeichnung gemäß DIN EN 14 055
• Wasseranschluss rechts
• Spülmenge 6/3 l (Werkseinstellung)
• Spülmengen getrennt einstellbar:
• große Spülmenge 5 – 7 l, stufenlos
• kleine Spülmenge 3 – 4,5 l, stufenlos
• maximales Spülvolumen 7,5 l
• bei Werkseinstellung sofortiges Nachspülen möglich
• integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung)
• schwitzwassergedämmt
• 25 Jahre Ersatzteilgarantie gemäß den MEPA-Garantiebedingungen
• mechanische Betätigung von vorn
• WC-Anschlussbogen 3-fach tiefenverstellbar
• Anschluss Dusch-WC-Systeme möglich
• Geruchsabsaugung mit integriertem Radiallüfter
• Lüfterbetrieb elektronisch
• Drehzahlregulierung
• 230/24 DC Volt Netzbetrieb über integriertes UP-Netzgerät, Schutzart IP 54
• leckluftdichte Rückschlagklappe

Lieferumfang:

• Montage-Set zur Montage in Ständerleichtbauwand
• Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad
• PE Wand-WC-Anschlussbogen DN 90
• PE Wand-WC-Anschlussgarnitur DN 90
• PE Übergangsstück DN 90/110
• Wand-WC-Befestigungsset M12
• Bauschutzkasten für Revisionsöffnung
• 2 Schutzstopfen
• Rohranschluss-Set für Lüfter
• Befestigungsmaterial
• Zubehör Seite

Hinweise:
Aufgrund der geringen Lüfterleistung und dem damit verbundenen begrenzten Abluftvolumen, darf das Air-WC nicht als Ersatz für eine Raumentlüftung gemäß DIN 18017 eingesetzt werden.
Für bestimmte WC-Keramiken nicht geeignet, siehe Passliste.
