Eigenschaften:

• senkrecht
• Material: Stahl, Oberfläche pulverbeschichtet
• wassergeführt
• Betriebsdruck (max.): 10 bar (fernwärmegeeignet)
• Prüfdruck: 13 bar
• Betriebstemperatur (max.): 120 °C
• Leistung bei (75/65/20°C): 660 Watt

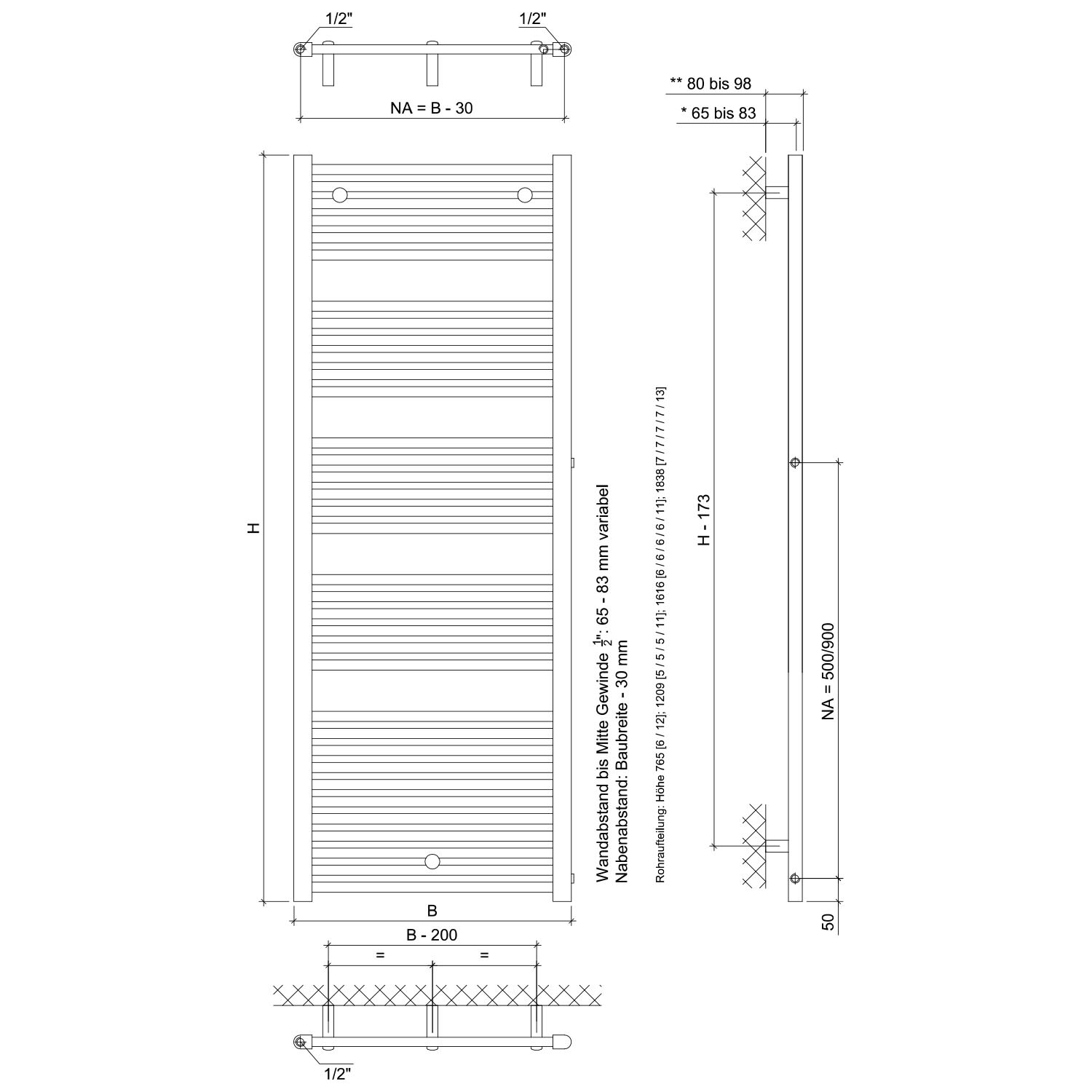

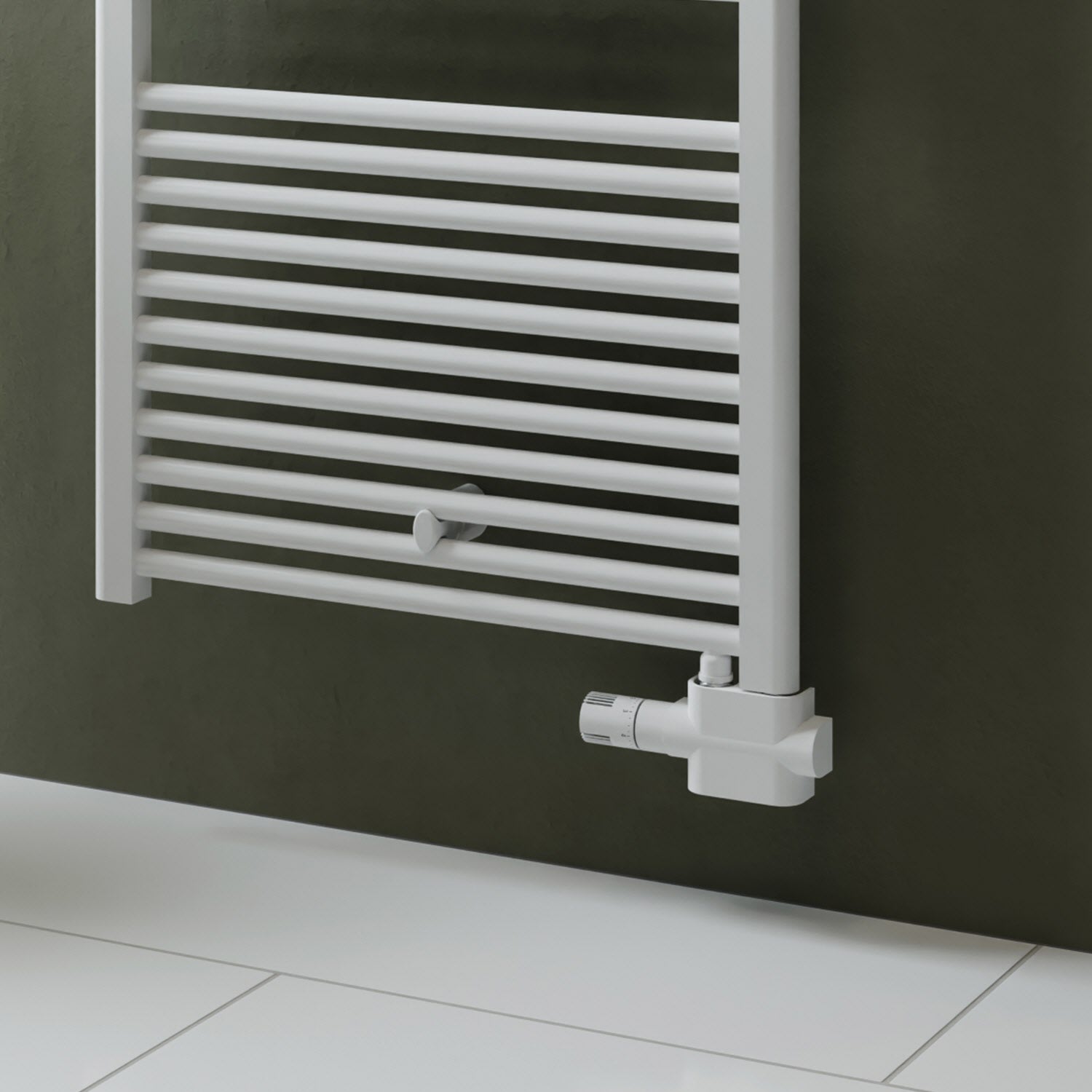

• Anschluss: unten links/rechts NA = 5 cm, x = 0 mm (direkt am Sammelrohr) oder seitlich an den Sammelrohren NA = Baubreite 3 cm
• Präzisionsstahlrohre waagerecht 22 x 1,2 mm, D-Profile senkrecht 40 x 30 x 1,5 mm
• montagefertig inkl. 1 Befestigungsset (variabler Wandabstand) sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen

An einem Vertikalprofil oben ist ein Anschluss G½" für die Entlüftung vorgesehen. An dem untersten waagrechten Präzisionsstahlrohr ist ein zusätzliches ½" Gewinde im Nabenabstand von 5 cm zum Standardanschluss standardmäßig angebracht, das x-Maß beträgt 0 cm.
Die Verbindungen zwischen Horizontal- und Vertikalrohren sind ohne sichtbare Nähte hartgelötet.
Der gelötete Heizkörper wird phosphatiert und als Standard in der Farbe RAL 9003 nach DIN 55900 lösemittelfrei mit Epoxi-Polyester-Pulver elektrostatisch beschichtet und eingebrannt.
Mit waagrechten, geraden Präzisionsstahlrohren 22 x 1,2 mm und senkrechten D-Profilen 40 x 30 x 1,5 mm, wirbelstromgeprüft und in Radiatorengüte.
Die Horizontalrohre sind in Rohrbündeln mit den Vertikalprofilen verbunden zwischen deren Lücken Handtücher eingelegt werden können.
